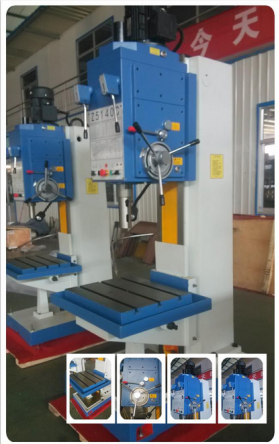

立式钻床的结构特点
立式钻床在加工前，须先调整工件在工作台上的位置，使被加工孔中心线对准刀具轴线。加工时，工件固定不动，主轴在套筒中旋转并与套筒一起作轴向进给。工作台和主轴箱可沿立柱导轨调整位置，以适应不同高度的工件。

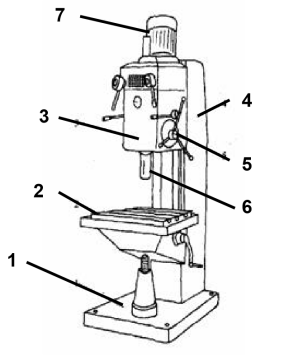

立式钻床的结构
1—底座：用来支撑钻床各部件。
2—工作台：放置并固定加工工件。
3—主轴箱：内有主运动及进给运动的传动机构，用来变换钻头的进给。
4—立柱：支撑主轴箱和工作台，并在立柱上升降。
5—手柄：手动调节进给量和进给方向。
6—主轴：用来安装钻头、丝锥、铰刀等，带动刀具做旋转运动。
7—电动机：控制主轴的旋转运动。
