有些立式钻床用户觉得Z5140B立式钻床使用说明书看起来很繁琐，不够系统，看起来不太好理解。那我们就把Z5140B立式钻床说明书简单剖析一下，让大家有个简单的了解。
Z5140B立式钻床说明书一
基本说明：5140B立式钻床工作的时候是可以完成自动进给的，它的功率和机构强度允许采用较高的切削用量，因此可获得较高的劳动生产率，并可获得较高的加工精度，立式钻床的主轴转速、进给量都有较大的变动范围，可以适应不同材料的刀具在不同材料的工件上的加工。并能适应钻、锪、铰、攻螺纹等各种不同工艺的需要，在立式钻床上装一套多轴传动头，就可以同时钻削几十个孔，可作为批量生产的专用机床使用，效率更高。
Z5140B立式钻床说明二
操作步骤： 1、吊运Z5140B立式钻床用的铁棒直径为 40mm，伸出机床两侧的长度不小于 300mm，钢丝绳与机床表面间应垫以软木或毡垫。
2、主轴箱升降必须松开镶条的紧固螺栓，主轴箱升降完毕后必须锁紧螺栓，不允许不松螺栓硬摇主轴箱，以免损坏相关的零件。
3、机床主轴没有完全停止旋转前不允许用手去摸主轴，以免伤人。
4、机床旋转时，绝对不允许变速，否则将造成齿轮损坏。
5、清洗机床和维护机床时必须关闭电源。
6、机床切切削时应采取相应的措施，防止铁屑飞溅伤人。
7、用退刀楔卸刀时，主轴必须退回到原始位置。
8、启动前应检查各手柄的位置是否正确。
9、Z5140B立式钻床在第一次使用或长时间没有使用时，应先让机床由低、中、高各转速空运转几分钟。
10、机床采用的润滑油必须是纯洁无酸性的，不含有水分和其它杂质。机床使用一个月后，换第一次油，以后可根据使用情况每隔三至六个月更换一次油，换油时先将旧油放完，再用纯净的煤油清洗后注入清洁的新油
主轴套表面和立柱导轨面应保持清洁并每日润滑。主轴套的上下主轴轴承 部位设有润滑孔，可用黄油枪加注润滑脂，关闭电源，小心移开主轴箱正面的 面板即可在箱内壁的孔中找到主轴上轴承的润滑孔，主轴套润滑，在主轴箱左 上方有一个油杯，油杯的油管接到主轴箱的主轴套处，每天向 油杯中加 20 号润滑油，来润滑主轴套。 在工作过程中，应当经常注意检视窗口处是否来油 ， (只有飞溅的油点即可) 以确保润滑系统的正常工作。
Z5140B立式钻床说明书三

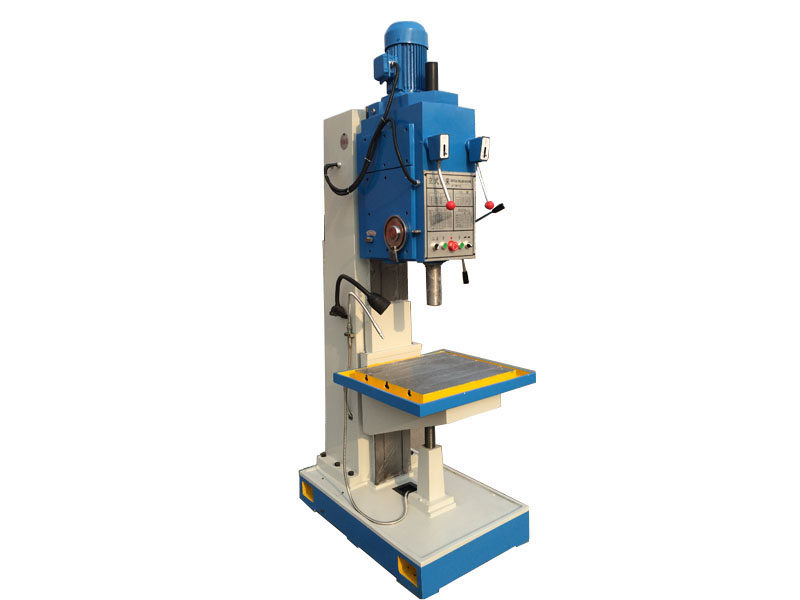

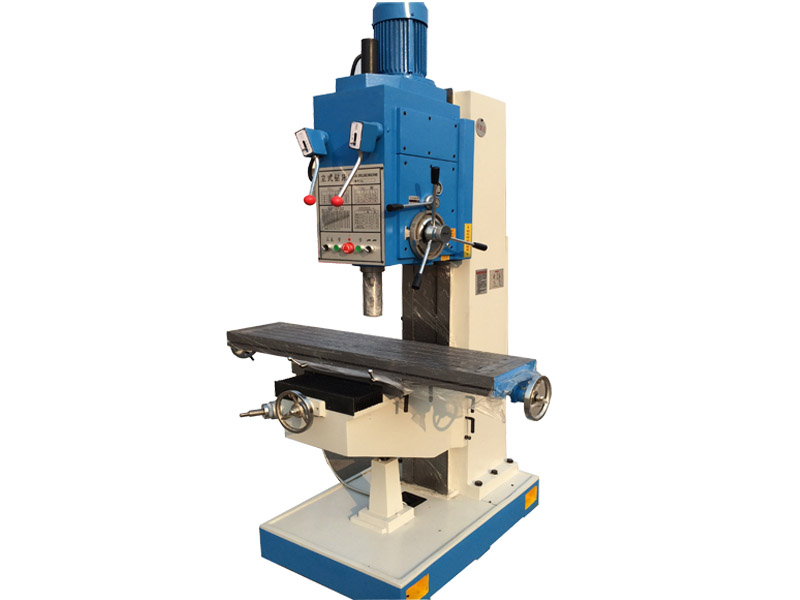

产品特点： Z5140B、z5150B系列方柱立式钻床钻孔直径为Z5140B：￠40mm；Z5150B：￠40mm(在50-60kgf/mm的钢材上，在布氏硬度HB=220的铸铁上，钻孔能力分别为￠40mm、￠50mm)Z5140B、z5150B为固定工作台；Z5140B-1、Z5150B-1为十字工作台。这种床子除用于钻孔外，还可以扩孔、钻沉头孔、锪端面、铰孔、攻丝等，工作的时候效率高、刚性好、精度高、噪音低、变速范围广。如果是十字工作台的，则工作台能纵横、升降手动进给。立式钻床操纵集中，外形新颖，使用维修方便，适用于修理工具等单件小批生产的车间，若配以钻夹具，也适用于成批生产的车间。
有些用户买来立式钻床只是粗略的看了一下立式钻床说明书，就开始着手使用，并没有每个部件，每个细节详细了解。问过很多立式钻床用户，其实他们对立式钻床产品也都是一知半解。只知道立式钻床就是用来钻孔的。
立式钻床结构图：
从立式钻床结构图上不难看出，立式钻床的结构并不是多复杂，有点立式钻床知识的人，还是很容易吃透它的。
Z5140B立式钻床说明书四
适应范围：立式钻床作为钻床的一种，也是比较常见的金属切削机床，应用广泛，精度高。适合于批量加工。可以适应不同材料的刀具在不同材料的工件上的加工。并能适应钻、锪、铰、攻螺纹等各种不同工艺的需要。常用于机械制造和修配工厂加工中、小型工件的孔。
Z5140B立式钻床说明书五
保养维护：1、为延长机床的使用寿命，应当注意机床的维护和保养，保持每个周期洗一 次机床，严格按照润滑图表的要求对机床进行润滑。 下面是Z5140B立式钻床的润滑部位图以及润滑方式，提供给大家做参考。
2、每个月至少检查一次机床的电气设备连接是否紧密，且不得氧化。
3、要定期更换冷却液，特别是南方地区要经常更换冷却液。
4、要经常观察油窗的油位，油位达不到高度要及时加润滑油，经常检查油窗 是否上油，要保持油窗的清洁。
5、加工铸件时，要保持主轴套的清洁，否则主轴套容易研伤。
操作者还可以根据上面的表格里提到的立式钻床保养方法进行保养和维护。
相信通过以上方面你很直观的就能了解Z5140B立式钻床都有那些部件，有哪些结构组成。能够知道它的特点是什么，适合用在哪里，都能干些什么。更好地发挥它的作用，物尽其用。
很多人都愿意拿我们滕州的立式钻床和大河的比较，宁夏大河立式钻床时间比较长，做工比较好，机床本身售后较低，同样的它的价格也不低，就是由于其种种优点，所以很受用户青睐！但价格高也挡住了很多用户。
滕州立式钻床，从时间上来说要短一些，技术也是从外地学习过来，以前做工的确很粗糙，但随着最近几年人们意识的提高并且本身技术的不断改进，质量已经上升到了新的高度。而且售后比较及时。滕州立式钻床走的是经济实用型路线，我们不跟大厂比，我们要比就跟自己比，一步一个台阶。
如果您对我们的产品有不了解的地方，请致电或留下您的联系方式，我们将在最短的时间内和您联系。
简单的附加一些立式钻床的基础问答，对一些小的故障，疑难杂症做一些解答，希望能够帮助到大家。
立式钻床空运转试验包括哪些内容?
答：(1)在试验之前，机床所有部件、槽等都应查看，要清除其内部的切屑和污物。
(2)所有紧固螺钉及调整螺钉，必须全部拧紧及调整完毕。
(3)固定联接面应紧密贴合，用 0.03mm 的塞尺检验时不能插进。滑动导轨的配合表面，除用涂色法检验接触点外，还要用 0.04mm 的塞尺插入其端部，深度应不大于 20mm。
(4)检查自动装置和挡块的工作精度和动作准确性。
(5)主轴应能平稳移动，手柄的重量不应大于 5kg。
(6)机床接通电路后，主运动机构以最低转速起，依次每级转速运转时间不得少于2min。在最高转速时，应运转足够的时间，使主轴轴承达到稳定温度(不得低于 0.5h，温度不能超过 70℃)。
(7)检验各部手柄的可靠性和正确性，应能轻便地扳动。用于变速和进给量的手柄，所加的外力不得大于 40N。
(8)检验油窗内润滑油流动量是否正常，箱盖轴套有否渗漏。
(9)在各级转速和进给量时，各部件转动应平稳而没有显著冲击和噪声。
立式钻床保险离合器失效的故障原因及排除方法有哪些?
答:(1)超负荷钻削。应按说明书的要求进行正常的钻削工作。
(2)调节弹簧作用力不足。可通过调整螺钉调整到超过正常负荷的10%，即达到10000N，离合器断开即停止进给。
(3)离合器的钢珠损坏。应更换钢珠或整个接合子。
立式钻床主轴失灵了应该怎么办呢？
答：立式钻床主轴失灵会导致钻床无法正常完成工作，应及时进行处理。主轴动作失灵开启操作主轴没有反应的原因及相对应的解决办法如下：
1、钻床的回路控制发生故障，这里需要技术人员参考钻床说明书去修复。
2、钻床的机械传动与油路的连接存在故障，那就需要仔细的查看钻床传动和油泵油路的传动是否存在问题，仔细查看后在进行相应的修复和处理。
3、钻床主轴的相序位置不符合生产要求，只需要将相序调整位置就可以了。
4、立式钻床内的热继电器热量超标，超过继电器的承受限额，那就需要等热继电器的冷却性能恢复后才可继续使用。
5、钻床的电机故障，修复电机或者更换一个新的继续使用即可。
